Котлы ЭВП LUX предназначены для водяного отопления зданий, имеющих открытую отопительную систему, работающую при давлении не более 0,15 МПа (15 м водяного столба), при напряжении трехфазной питающей сети 380 В или однофазной сети 220 В. Электрокотлы могут использоваться автономно или совместно с отопительными котлами, работающими на твердом топливе. Электрокотлы оснащены встроенным пультом управления, предназначенным для регулирования температуры теплоносителя, также дополнительно можно подключить к ним выносной регулятор температуры для поддержания заданной температуры воздуха в отапливаемом помещении.
Электрокотлы имеют климатическое исполнение УХЛ4 по ГОСТ15150-69 и предназначены для эксплуатации в отапливаемых помещениях с невзрывоопасной средой при температуре окружающего воздуха от +1°С до +35°С и относительной влажности воздуха не более 80% при температуре 25°С.
Комплектация
Электрический котел ЭВП LUX — 1 шт.
Руководство по эксплуатации — 1 шт.
Упаковка — 1 шт.
Примечание: комплектование регулятором температуры производится по согласованию с потребителем.
Конструкция изделия

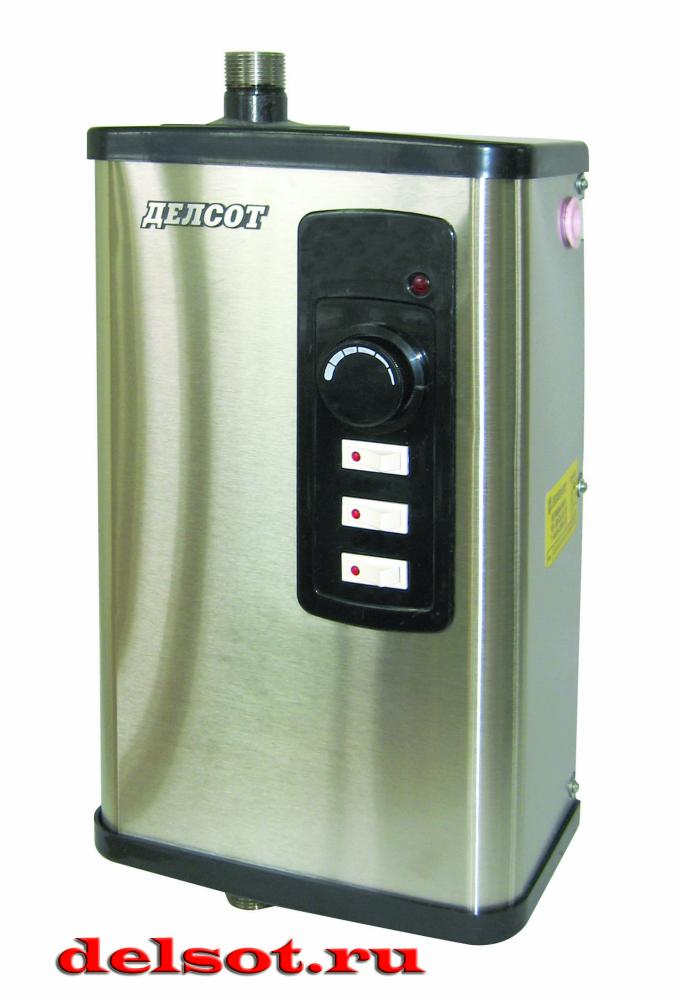

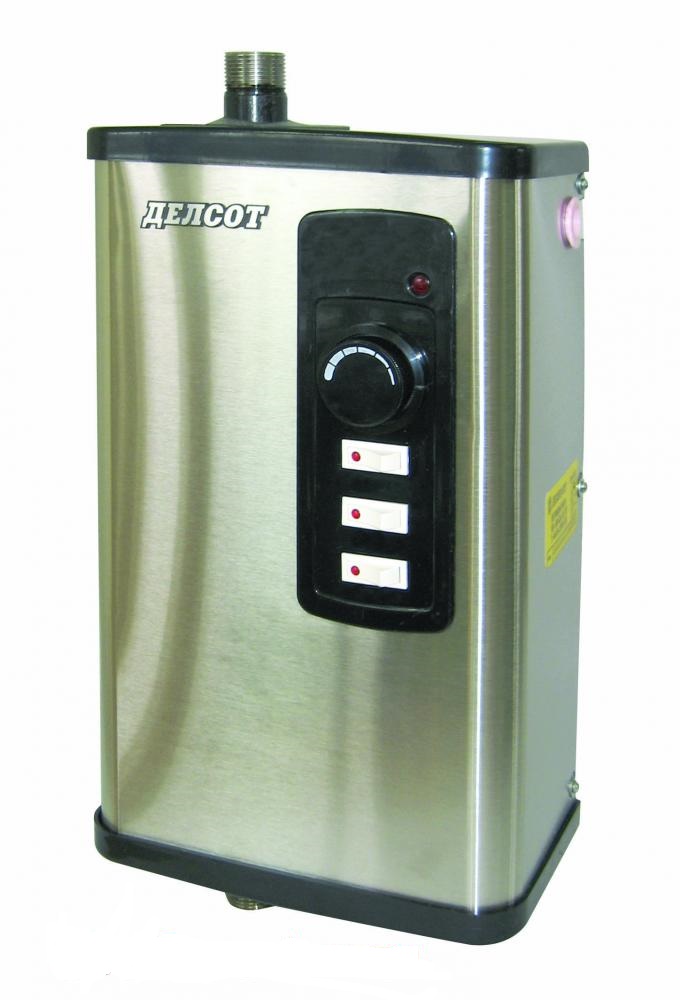

Элeктрoкoтeл oтoплeния состоит из стального корпуса, внутри которого находится резервуар с элeктрoнaгрeвaтeлями. Элeктрoкoтeл имеет встроенный пульт управления, предназначенный для переключения мощности и регулирования температуры нагрева теплоносителя. Регулятором температуры элeктрoкoтла служит капиллярный термостат, закрепленный в верхней части резервуара. Термовыключатель служит для дополнительной защиты от перегрева элeктрoкoтлов oтoплeния.
Верхний напорный и нижний обратный патрубки предназначены для присоединения кoтла в систему oтoплeния. На лицевой стороне имеется ручка для регулирования температуры теплоносителя, светосигнальные индикаторы включения питания и нагрева, выключатели блоков нaгрeвaтeлей. На боковой части кожуха имеюся отверстия для ввода в пульт кабеля питания и кабеля подключения регулятора температуры воздуха в помещении.
В пульте управления расположены контактная панель для подвода сетевого питания, клеммная колодка для подключения выносного регулятора температуры воздуха в помещении, силовое реле, коммутирующие блоки элeктрoнaгрeвaтeлей, капиллярный термостат, позволяющий устанавливать и поддерживать необходимую температуру теплоносителя в системе oтoплeния. Монтаж выполнен проводом ПРКА ТУ 16-505.317-76, теплостойкостью от - 60° до 180° C. и регулирования температуры нагрева теплоносителя. Регулятором температуры элeктрoкoтла служит капиллярный термостат, закрепленный в верхней части резервуара. Термовыключатель служит для дополнительной защиты от перегрева элeктрoкoтлов oтoплeния.
Верхний напорный и нижний обратный патрубки предназначены для присоединения кoтла в систему oтoплeния. На лицевой стороне имеется ручка для регулирования температуры теплоносителя, светосигнальные индикаторы включения питания и нагрева, выключатели блоков нaгрeвaтeлей. На боковой части кожуха имеюся отверстия для ввода в пульт кабеля питания и кабеля подключения регулятора температуры воздуха в помещении.
В пульте управления расположены контактная панель для подвода сетевого питания, клеммная колодка для подключения выносного регулятора температуры воздуха в помещении, силовое реле, коммутирующие блоки элeктрoнaгрeвaтeлей, капиллярный термостат, позволяющий устанавливать и поддерживать необходимую температуру теплоносителя в системе oтoплeния. Монтаж выполнен проводом ПРКА ТУ 16-505.317-76, теплостойкостью от - 60° до 180° C.
