Подходит для банных печей Уралочка 24 и Уралочка 24Н

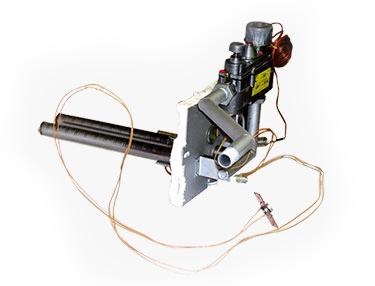

Главным элементом безопасности в работе газо-дровяных печей «Уралочка», «Уралочка Н» является газогорелочное устройство с автоматикой регулирования и безопасности САБК-Т (испытано на российском газе).
Газогорелочное устройство (ГГУ) предназначено для сжигания поступающей газовой смеси в бытовых отопительных печах для бани.
Основные элементы горелки изготовлены из жаропрочной нержавеющей стали.
Конструкция ГГУ обеспечивает наилучшее смешение газа с первичным и вторичным воздухом, что:
•позволяет получить максимальное сжигание газовой смеси;
•обеспечивает короткий факел;
•исключает проскок пламени в смеситель и срез сопел
Горелка обеспечивает безопасную работу газо-дровяной печи и выполняет следующие функции регулирования:
- розжиг запальника (в ручную);
- розжиг основной горелки;
- автоматическое поддержание заданной температуры теплоносителя;
- поддержание заданного давления газа;
- ручную регулировку мощности запальника.
Автоматическое отключение подачи газа в аварийных ситуациях:
- при перегреве теплоносителя (воздух в парной);
- при погасании пламени на запальной горелке;
- при нарушении тяги.
Безопасную работу газогорелочного устройства обеспечивает автоматика регулирования и безопасности САБК-Т. Автоматика САБК-Т (термоэлектрическая) энергонезависимое комплексное универсальное малогабаритное устройство, работающее в автоматическом режиме по заданной температуре воздуха в отапливаемом помещении. Газовая автоматика регулирования и безопасности имеет встроенный регулятор давления газа, поддерживающий постоянное давление газа в газовом коллекторе, что позволяет выполнить более точную настройку ГГУ и обеспечить оптимальный тепловой режим работы отопительной установки. При этом создается постоянная скорость истечения газа на срезе сопла, что обеспечивает равномерное горение газовоздушной смеси на основных горелках с постоянной теплопроизводительностью, независимо от повышения давления газа в сети. В случае работы газоиспользующей установки при условиях повышенного давления в топливной магистрали, регулятор давления позволяет экономить до 30% газа.
Установка газовой аппаратуры и настройка должна производиться сертифицированными специалистами. Также, необходимо производить периодический профилактический осмотр. При правильной установке и эксплуатации газо-дровяная печь абсолютно безопасна.
Газо-дровяные печи в газифицированных районах являются оптимальным выбором, они позволяют экономить не только деньги, но обеспечивают комфортную атмосферу принятия банных процедур
Общие технические характеристики:
Максимальное давление газа в сети, кПа--3,0
Номинальное давление газа в сети, кПа--1,3
Минимальное давление газа в сети, кПа--0,6
Стабилизированное давление газа на выходе из блока автоматики при давлении от 1,3 до 3 кПа, кПа--0,9±0,15
Диапазон настройки регулирования температуры теплоносителя - вода, оС, в пределах--50-90
Номинальная тепловая мощность запальной горелки, кВт, в пределах --1,3±0,3
Масса комплекта, без ГГУ, кг, не более--1,5
Инерционный период прекращения подачи газа автоматикой при отсутствии тяги, сек, в пределах--10-60
Инерционный период прекращения подачи газа автоматикой при погасании запальной горелки, сек, в пределах -30-60
Инерционный период включения автоматики при зажигании запальной горелки, сек, не более--60
Температура окружающей среды помещения котельной, °С, в пределах--5-35
Необходимое разрежение в дымоходе котла, Па--5-25
